A táblázatban az EN 1154 szabvány szerinti ajánlás, növekvő erő sorrendben.
Ha nem elég erős az ajtócsukó az ajtóhoz, akkor lehet hogy nem fog becsukódni az ajtó, viszont ha túl erőset választ, akkor nehéz lesz kinyitni az ajtót, használata nem lesz komfortos.
Áru név
Típus
Ajtósúly
Csukóerő osztály
Max. ajtószélesség
Max. nyitási szög
Kiakasztható
Kar állíthatósága
karos
40-65 kg
EN 3
950 mm
180°
447-545 mm (állítható)
karos
20-45 kg
EN 2
900 mm
135° (PB03-al 180°)
igen (90°-ban)
420-500 mm (állítható)
SA-5012AW-bn
karos
20-45 kg
EN 2
900 mm
135° (PB03-al 180°)
420-500 mm (állítható)
SA-5012AW-sv
karos
20-45 kg
EN 2
900 mm
135° (PB03-al 180°)
420-500 mm (állítható)
SA-5012AW-an
karos
20-45 kg
EN 2
900 mm
135° (PB03-al 180°)
420-500 mm (állítható)
karos
20-45 kg
EN 2
900 mm
135° (PB03-al 180°)
420-500 mm (állítható)
SA-5023AW-sv
karos
40-65 kg
EN 3
950 mm
180°
435-500 mm (állítható)
SA-5044AW-bn
karos
60-85 kg
EN 4
1050 mm
180°
500-650 mm (állítható)
karos
60-85 kg
EN 4
1050 mm
180°
500-650 mm (állítható)
SA-5044AW-wh
karos
60-85 kg
EN 4
1050 mm
180°
500-650 mm (állítható)
karos
40-65 kg
EN 3
1050 mm
180°
igen (90°-ban)
540-650 mm (állítható)
SA-6033AW-bn
karos
40-65 kg
EN 3
1050 mm
180°
540-650 mm (állítható)
SA-6033AW-sv
karos
40-65 kg
EN 3
1050 mm
180°
540-650 mm (állítható)
SA-6033AW-wh
karos
40-65 kg
EN 3
1050 mm
180°
540-650 mm (állítható)

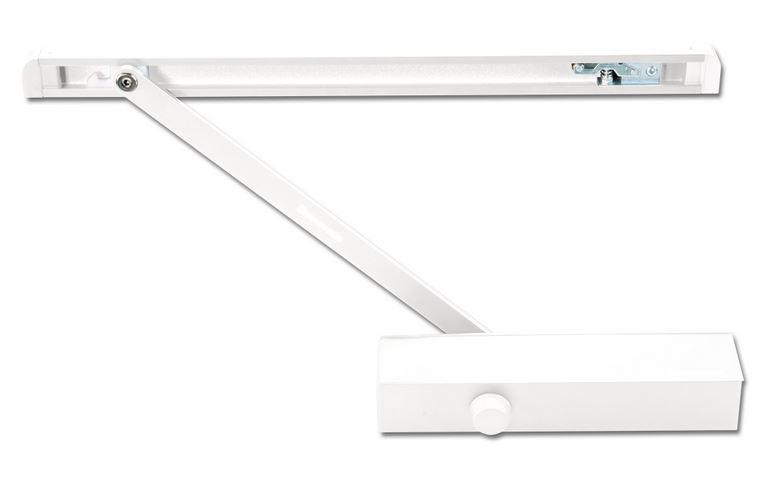

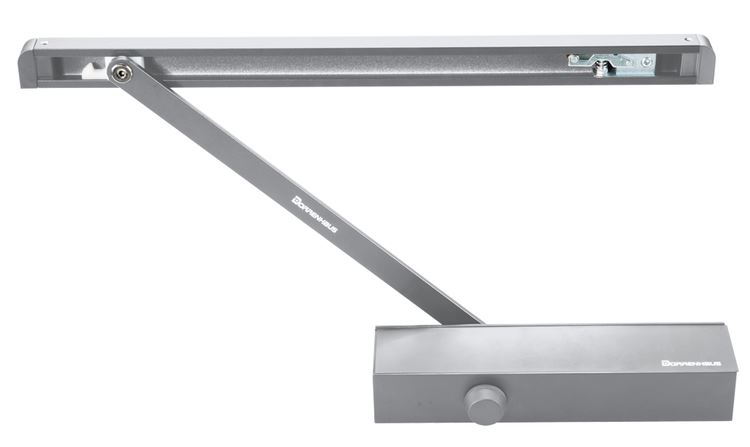

csúszósínes
40-65 kg
EN 3
950 mm
180°
igen
-

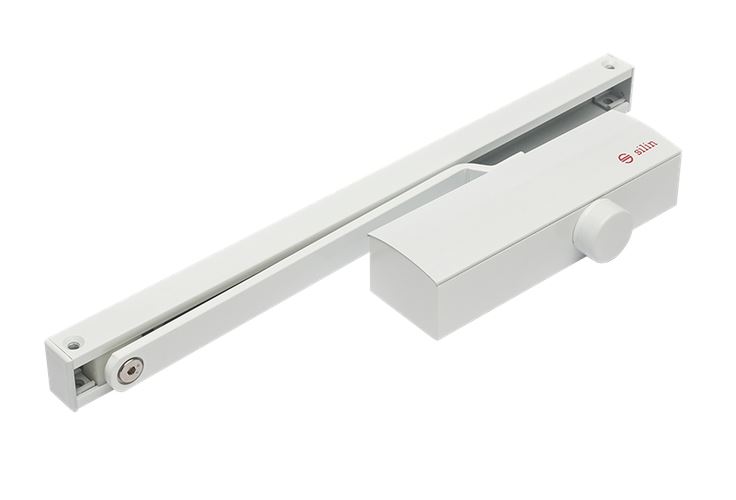

SA-8023-wh
csúszósínes
40-65 kg
EN 3
950 mm
180°
igen
-
SA-8033-sv
csúszósínes
60-85 kg
EN 3
1050 mm
180°
igen
-
SA-8033-wh
csúszósínes
60-85 kg
EN 3
1050 mm
180°
igen
-
karos
25-120 kg
EN 5
1200 mm
180°
504-622 mm (állítható)
SA-803-wh
karos
25-120 kg
EN 5
1200 mm
180°
504-622 mm (állítható)
SA-901-6BW-sv
karos
25-150 kg
EN 6
1500 mm
180°
550-680 mm (állítható)
A karos ajtócsukó felszerelése
A karos ajtócsukókat lehetőleg az ajtó belső felére kell szerelni, védett térbe. Az ajtóbehuzó szerelhető ajtó tokra és az ajtó szárnyra is, jobbos és balos ajtókra egyaránt.
A szereléshez nem szükséges szakember, a gyártó által ajánlott szerelési távolságokat a termék csomagolásában megtalálja.
Telepítésnel ügyeljen arra, hogy az állítható kar merőleges legyen az ajtó/fal síkjára, és a kar pedig enyhén előfeszített állapotban legyen.
Ezen feszítéssel lehet elérni, hogy az ajtóbehúzó az ajtót bezárja (zárnyelv a megfelelő helyre a fogadójába kerüljön)
A következőkben a Silin SA-5023AW EN3, 40-65kg-os karos ajtócsukó szerelésére láthatunk variációkat.

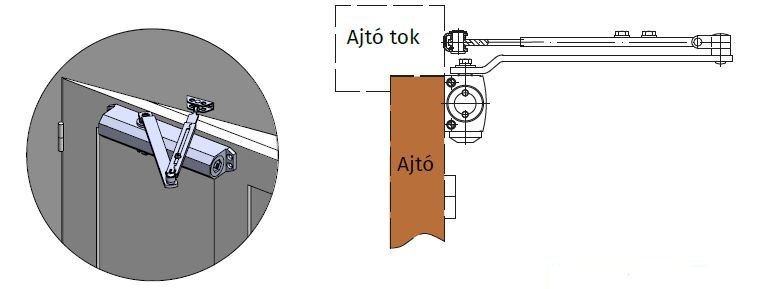

Karos ajtóbehúzó szerelése nyíló ajtószárnyon
Karos Karos ajtóbehúzó szerelése nyíló ajtószárnyon - oldal nézet

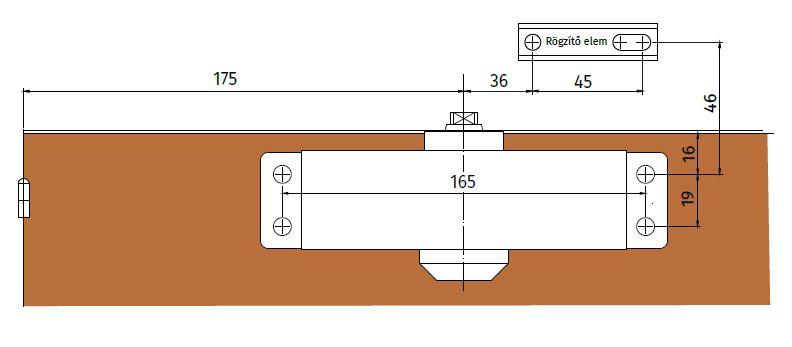

Fontos, hogy a zsanértól mérve megfelelő távolságra kerüljön az ajtóbehuzó (a példában: Silin SA-5023AW)

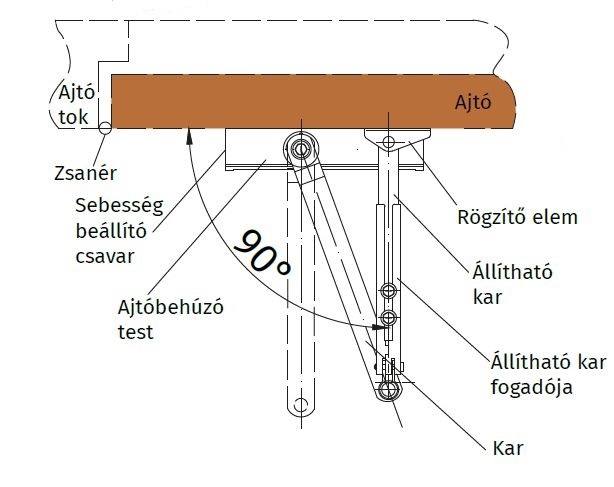

Karos Karos ajtóbehúzó szerelése nyíló ajtószárnyon - felül nézet

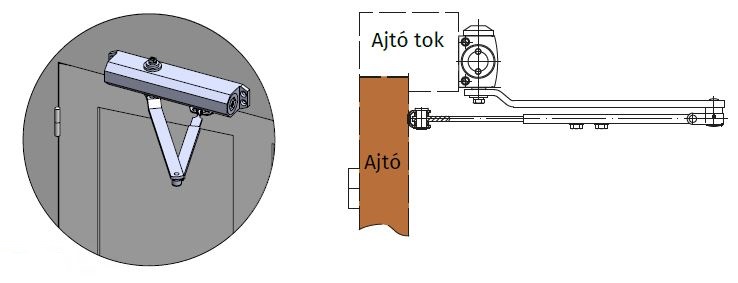

Karos ajtóbehúzó szerelése ajtó tokra
Karos Karos ajtóbehúzó szereléseajtó tokra - oldal nézet

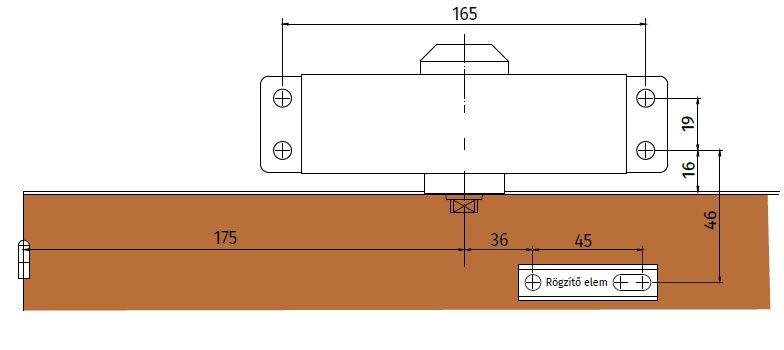

Fontos, hogy a zsanértól mérve megfelelő távolságra kerüljön az ajtóbehuzó (a példában: Silin SA-5023AW)

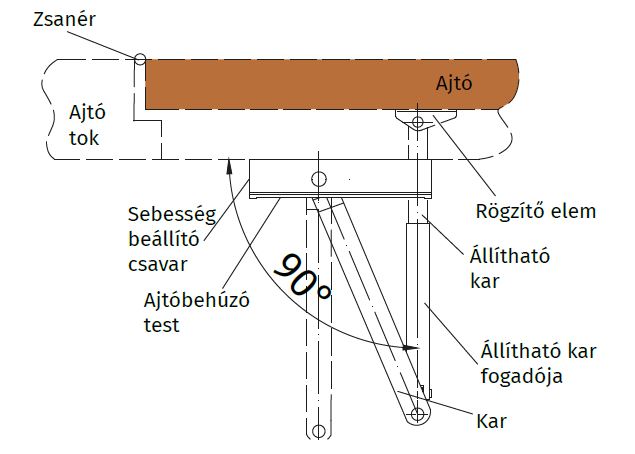

Karos Karos ajtóbehúzó szerelése ajtó tokra - felül nézet
Karos ajtóbehúzó beállítása
Az ajtócsukó felszerelését követően még hátravan a finom beállítás, csukódási és záródási sebesség beállítás.
A forgalmazott ajtócsukók többségénél ez a két sebesség 2 külön csavarral állítható.
Záródási sebesség (LATCHSPEED): záródáskor 15°-0 fok között. Az ajtó zárásakor az utolsó 15°-ban a behúzás erősségét lehet állítani.
Csukódási sebesség (CLOSINGSPEED): záródáskor 65°-15° között. Az ajtó zárásakor a csukódási fázisban lehet az ajtót lassítani.

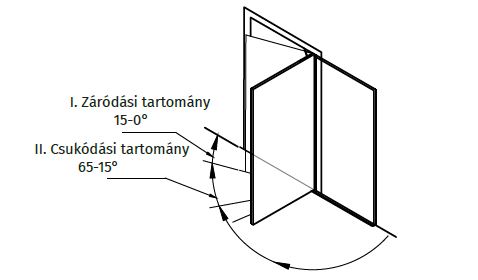

csukódási és záródási szögek

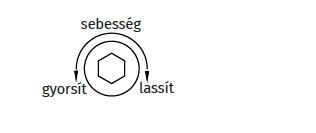

A sebesség beállításához a behúzó oldalán található csavart óramutató járásával ellenkező irányba tekerve növelheti a sebességet.
A csavarokat tilos teljesen betekerni, vagy kilazítani, mivel a hidraulika olaj elfolyását eredményezheti.
A hidraulikus olajjal működő ajtócsukókra a hőmérséklet is hatással van, hidegben az olaj viszkozitása kisebb, lassabb csukódást eredményezhet, míg melegben
gyorsabb lehet a csukódás.
Szerelés
Több fénykép...
A táblázat segít a megfelelő ajtócsukó kiválasztásában
